無人搬送車 AGV (Automated Guided Vehicle)
工場内や大型スーパーなどでの在庫整理、各病室への薬や食事の配送、戦場での武器や物資の運搬などの作業において、 労働負担を大幅に軽減するUGVは、安全でより効率的な作業の実行を可能にしています。倉庫や工場内でのUGV利用は増加傾向にあり、フロントアクセスラック、ドライブインラック、カンチレバーラック、自動倉庫などに利用されています。
標準化されつつあるインダストリー4.0の概念は、情報技術を用いた製造工程上の管理方法や生産方法の刷新であり、UGVの製造現場への投入によって、従来よりも高い効率での生産が期待されていま

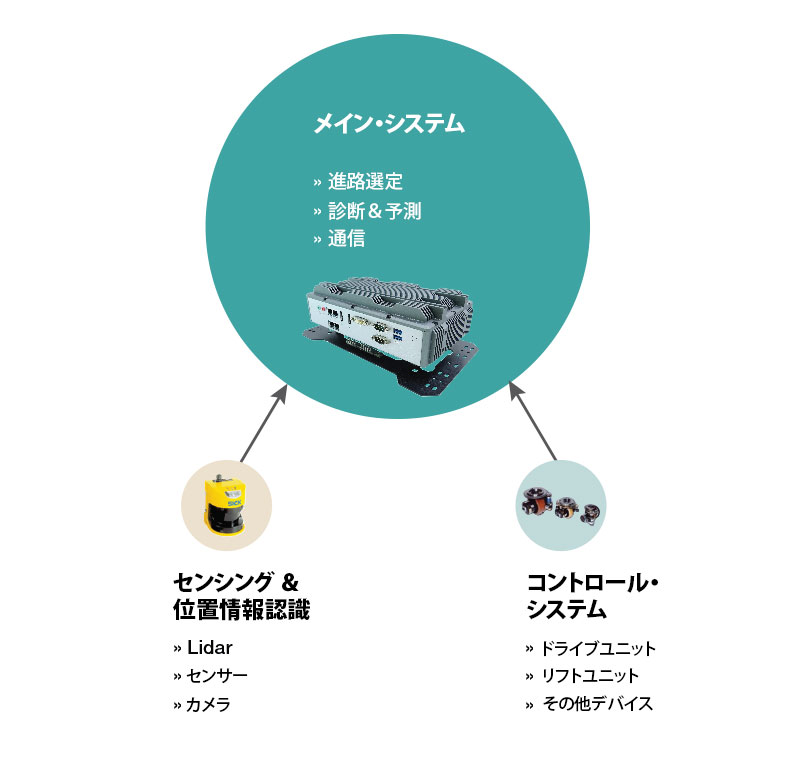

倉庫内や工場内のフリートマネージメントにおけるソリューションとしてのUGV投入は、スムーズ且つ効率的な作業の実現を可能にしています。UGVの複雑なシステム構成と最新のサブシステムに対応するため、高性能コンピューターの採用が必須となっており、StackRackのSRシリーズには、Intel 第4世代 Haswell Core i7 CPU搭載、複数データの同時処理を可能にし、高速インプット・アウトプットで、高いパフォーマンスを実現しています。また、UGV動作に必要なシステムに対応したSR10Bは、位置情報認識や指示、動力制御、コンピューター通信、バッテリー充電などの自動実行が可能となっています。
- 位置情報認識＆指示
-

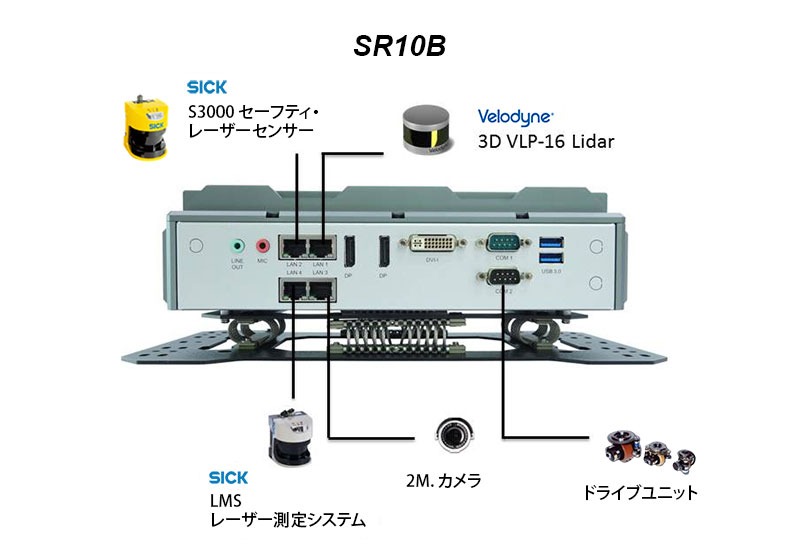

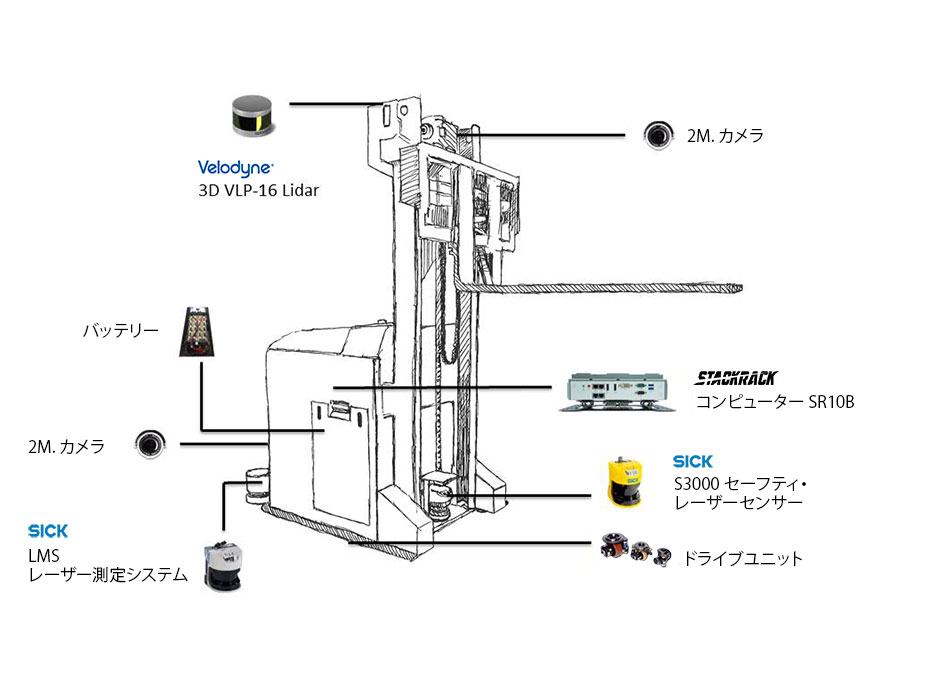

周囲の状況、位置情報の認識のために、UGVには、人間の“目”に替わるLidar、カメラ、センサーなどが搭載、Lidarシステムによって3Dマッピングやプログラミング、レーザー検出によるターゲットとの距離の認識、水平360°、垂直30°の周辺情報の実時間スキャンなどが行われ、車両前部と後部に搭載されたカメラとセンサーは、障害物の感知、地上に埋め込まれた磁気パックやテープによる進路情報の検出、無人車両の安全運行と動作を可能にしています。StackRack開発のSR10BはRJ45イーサネットポートx4 、mPCIe 拡張スロットx2搭載でLidarや上述のセンサー、カメラに対応、DDR3 1600 XR-DIMM (最大8 GB) 、mSATA x2 (最大256GB)を搭載、膨大なマップ情報やデータにも対応が可能な設計が施されています。
- 動力制御
-
受信した位置情報は、メイン・コンピューターによって瞬時に分析され、分析後の指示によって、前進や後退、停車、障害物回避、リフトアップの動作が実行されます。
- コンピューター通信
-
工場内の各中継地点や発信局から発信されたインプット/アウトプット情報は、工場内ネットワークによって分析され、UGVコントローラーへ転送されます。UGVコントローラーは、各UGVに指示を与え、正確なタスクが実行される仕組みとなっています。指示を受けるAGV搭載のメイン・コンピューターは、UGVコントローラーからのワイヤレス信号を受信を行います。StackRack開発のSR10Bには、mPCIe拡張スロットx 2、SIM カードスロットx1が搭載、AGVとUGVコントローラー間の安定した通信を可能にしています。
- バッテリー充電
-
UGV内部には大型のバッテリーが搭載、作業中にバッテリー残量が減少すると、UGVコントローラーによって検出され、自動で充電区域へ誘導されます。
StackRackは広範囲動作温度・ワイドレンジ電源対応、豊富なI/O搭載の高性能システムの設計・開発に特化、UGVに最適なソリューションを提供しています。
製品提供
- 第4世代 Intel® Core™ i7 Haswell プロセッサー (BGA)
- DDR3 最大8GB XR-DIMM
- mSATA 最大512GB
- マルチディスプレイ対応(DP x 2, DVI-I x 1)
- mPCIe 拡張スロットx 1
- USB 3.0 x 4, Intel® GbE x 4, COMポートx 4 (RS232/422/485 x2, RS232 x2)
- 9V~36V DC入力 パワー ディレー オン/オフ
- 動作温度：-40 ～ 70 °C
- 耐振動用ワイヤ・ロープ・アイソレーション
