IL-STD-810G準拠, Intel® Haswell Core™ i7-4700EQオンボード搭載,耐環境コンピューター-StackRack SR10

IL-STD-810G準拠, Intel® Haswell Core™ i7-4700EQオンボード搭載,耐環境コンピューター-StackRack SR10

Taipei, Taiwan

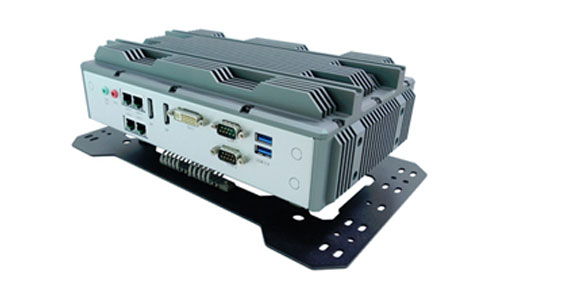

PR_20151207_01産業用組込み式コンピューターとそのソリューションを提供するSTACKRACKはMIL-STD810G準拠、ファンレス堅牢コンピューター、SR10を発売しました。SR10は第四世代Haswell Core i7を搭載、ファンレス設計、SSDストレージトレイに容易にアクセスが可能(オプションによる)で、堅牢XR-DIMM RAMや豊富なI/Oインターフェース{USB3.0 x 4、COMポートx 1( x 4 オプションにより可)、LANポートx 2( x 4 オプション)、3種類のビデオ出力端子を装備しています。この他にも、多種にわたる出力ポートを装備していると共に、特殊ワイヤ・ロープ・アイソレーション(免振防止装置)によって衝撃と振動を大幅に軽減させます。



MIL-STD-810G準拠

MIL-STD-810Gはアメリカ国防総省によって制定された規格であり、衝撃性に対する耐性が最重要項目となっています。各項目に分けられた耐久テストを用いて、防水性、防塵性、耐衝撃性、耐振動性、耐湿度、温度などの耐久テストが行われ、 SR10もMIL-STD-810Gの基準に従って耐久テストが行われ、苛酷な環境下でも最高のパフォーマンスを発揮することが証明されています。



•[メソッド 501.5] – 高温

このテストによってSR10が75℃の気温で動作したことが証明されました。

• [メソッド 502.5] – 低温

このテストによってSR10 が-40℃の気温で動作したことが証明されました。

• [メソッド 503.5] – 温度衝撃

このテストによってSR10が温度範囲-40~85℃下で、動作したことが証明されました。

• [メソッド 514.6, プロセス I (カテゴリー 20&24)] – 振動

このテストによって、SR10が激しい長期振動のもとで動作したことが証明されたと共に、SR10が10g(X/Y/Z軸)の振動に耐えられること証明されました。

• [メソッド 516.6, プロセスI] – 対機器衝撃

対機器衝撃性テストはSR10 の構造に対する確実性、信頼性を証明するためのテストで、通常使用中の機器の落下に対する耐性を確認するテストです。このテストを通じて、SR10が75gの衝撃までの耐性があることが証明されました。



極端な温度下でもスロットリング無しでCPUフルスピードを実現

PR_20151207_02

Intel Haswell i7-4700EQ processor搭載のファンレスシステムSR10は、苛酷な環境下でも高いパフォーマンスを発揮、STACKRACKの特殊設計によって-40℃~60℃の温度環境下でもスロットリング無しで、CPUフルスピードを実現しています。CPUパフォーマンスの詳細は SR10B CPU Performance をご覧ください。



ワイドレンジ電源入力(9V~36V)に対応

PR_20151207_03 (1)軍用に機器を使用する際には不安定な電源供給にさらされることがあるため、広範囲電源入力への対応(9V~36V)は非常に重要な項目となります。STACKRACKは不安定な電源供給にも対応できるよう、ワイドレンジ電源を採用しており電圧の急上昇などによる機器の損傷を防いでいます。



特殊ワイヤ・ロープ・アイソレーター(免振防止装置)設計

STACKRACKはSR10の耐振動性を向上するために、ワイヤ・ロープ・アイソレーションを採用しています。ワイヤ・ロープ・アイソレーションは高い免震性があり、激しい振動から機器を守る役割を果たしています。

ワイヤ・ロープ・アイソレーターは多くの軍用機器に採用されており、多方向からの同時振動を吸収し、機器を保護します。長時間にわたる振動や衝撃に晒されても、機器本来の耐用年数を短くすることなく正常動作を保ちます。この免震防止装置はメンテナンス等不要で、振動や衝撃を常に吸収できる仕組みとなっています。ワイヤ・ロープ・アイソレーションもSTACKRACK開発のコンピュータと同様に、過酷な状況下から受けうる腐食、放射線、乾燥や湿気、紫外線からの耐性が備わっています。

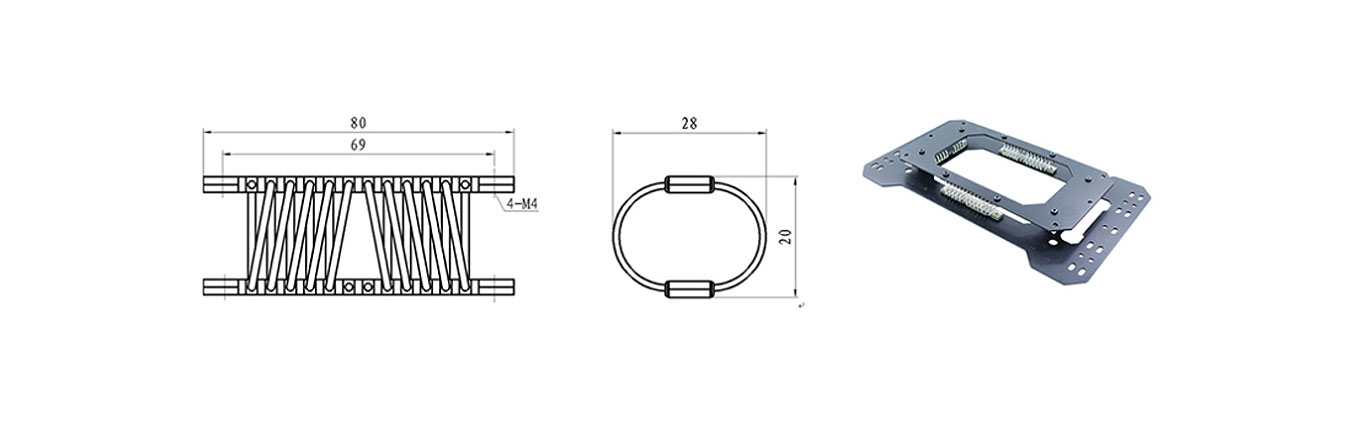

PR_20151207_04 (2)
PR_20151207_05_1.jpg ワイヤ・ロープ・アイソレーターの3通りの設置方式

a. 垂直設置

SR10の底部に二つのワイヤ・ロープ・アイソレーションを設置することにより、上下の振動や振動ショックを軽減、機器への損傷範囲を最小限にとどめます。垂直設置が最も一般的な設置方式となっています。







PR_20151207_06_4.jpg b. 側面設置 :

物体の縦横比率が1より高い時、機器の安定性を高めるために側面の設置が必要です














c. 45度設置 :

斜め方向の設置によって振動を軽減します。












パーフェクトロンのワイヤ・ロープ・アイソレーションの耐性
名目上重量
設置方式 垂直 45度 側面
数値 1 2

3











平均振動幅(N/mm) 最大振動幅(mm)
設置方式 垂直 45度 側面 垂直 45度 側面
数値 4.5 6 11 9 16 10



最大衝撃加重(kN) 最大衝撃キャパシティ(J)
設置方式 垂直 45度 側面 垂直 45度 側面
数値 0.06 0.06 0.09 0.3 0.6 0.59



2.5" SATA Easy Storage Accessible トレイ

Easy Storage Accessibleベイは, 機器の分解無しでストレージにアクセスが可能となっていて、HDDの取り付け、または取り外し、置き換えなど容易に行うことができます。これにより、SR10は幅広い分野での利用が可能で、監視システム、インフォテインメント、データの保存など様々な目的に利用できる汎用性の高いコンピュータです。

仕様:
  • Intel® Core™ i7-4700EQ+QM87 チップセット搭載
  • MIL-STD-810G (耐振動: 10Grms, 耐衝撃: 75Grms)
  • DDR3 1600 XR-DIMM (最大8GB)x 1
  • RJ45ポートx 2~4
  • ディスプレイ: 2 x DP, 1 x DVI-D (メス)
  • Easy Accessible(オプション)2.5” SATA HD/SSD storageトレイx 1
  • mPCIe 拡張スロット(プリインストール) x 1
  • USB 3.0 ポートx 4
  • COMポートx 1~4 (RS232 x 1 or RS232 x 2, RS232/422/485 x 2)
  • オーディオ (マイク入力/ライン出力)
  • 電源DC入力(9V~36V)
  • 動作温度(-40~70℃)
