THOR100 Intel® Broadwell Core i7搭載、IP65準拠 耐環境1U 19"/2 ラックマウント

製品概要

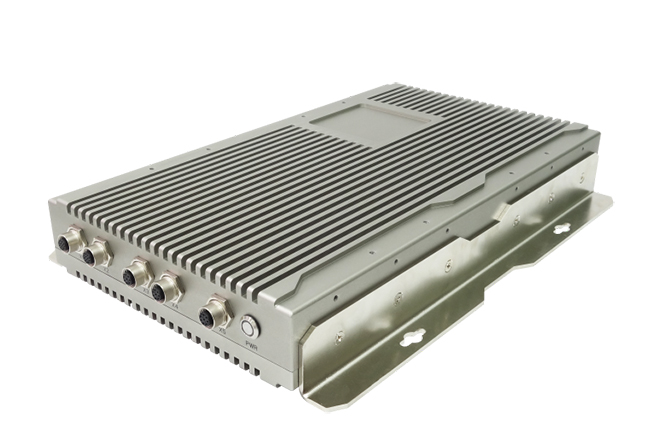

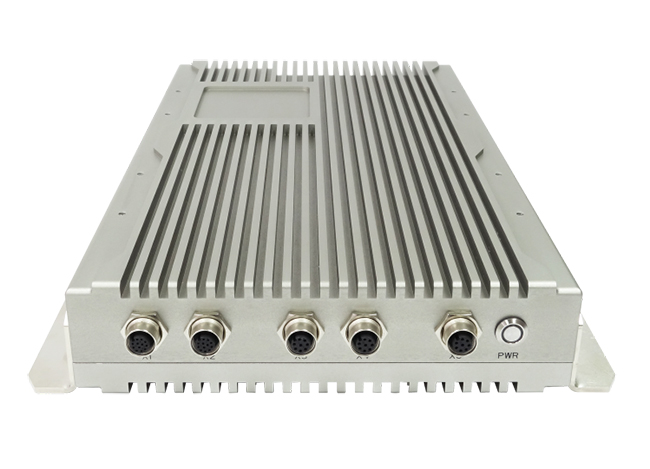

STACKRACKは、Intel® 第5世代 Broadwell Core i7-5650U (2コアx 2.2/3.2GHz) 搭載、MIL-STD-810G準拠 耐環境コンピューター、THOR100を発表しました。THOR100は、耐環境 XR-DIMMメモリー実装、ソリダリング(半田付け)・コンポーネントにより振動や衝撃からの耐性が大幅に強化されています。完全密封形状の筐体にM12コネクター実装でIP65を準拠、通気口の無いファンレス筐体でもSTACKRACKのコンダクション・クーリングによる冷却で極端な温度環境下(-40~70℃)でもCPUフルスピードの維持を可能にしています。また、19/2インチの小型化によって19インチトランジットラックマウントケースへの収納の際に高いモビリティ、フレキシビリティを発揮、小型形状、広範囲の動作温度への対応、高い耐環境性から最新型のオートメーション、鉄道、陸海空の防衛分野へ最適なシステムとなっています。

• Intel® Broadwell Core i7-5650U BGA (2コア, 3.2GHz)
• XR-DIMM x2　最大16GB
• 64GB オンボードSSD
• mPCIe拡張スロットx1
• 2.5” HDD/ SSD x1

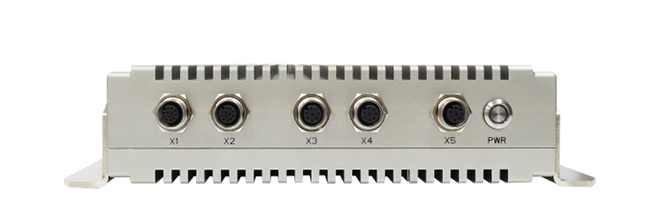

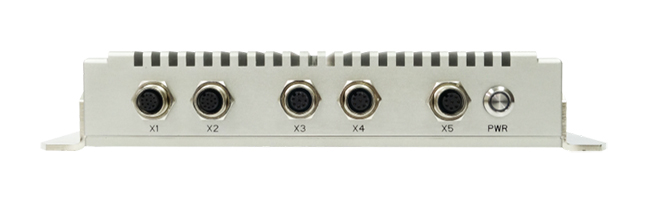

• Amphenolタイプコネクター採用
• IP65準拠
• ワイドレンジ電源：9V～36V DC入力
• 動作温度：-40～70°C

1U 19/2インチのモビリティ＆フレキシビリティ

現代の戦場における軍事作戦では、モビリティやフレキシビリティが最も重視され、その後の戦況に大きく影響する重要な要素となっています。通常、1Uラックマウントサーバーは19インチ幅の設計ですが、THOR100はその半分の幅19/2インチ(220mm)の小型設計によって、トランジットラックマウントケースなどへ複数台のTHOR100の収納が可能で、戦場での運搬を容易にしています。仮に3Uラックマウントケースを使用の際、計6台のTHOR100の収納が可能で高い機能性と共にモビリティを発揮、 また、19/2インチの小型設計はラックマウントケース内の複数台のサーバーによる多数のシステム構成を可能にし、アプリケーション使用の際の柔軟性が高められています。様々なシステム構成(ハブスイッチ、データレコーダー、レーダー、探知システムなど)が容易にでき、アプリケーション全体の機能性を大幅に高め、戦場内での軍事作戦における“質”を大きく向上させることを可能にしています。

耐環境性(MIL-STD-810G & IP65準拠)における信用性

軍事行動(作戦)は、常に過酷な環境(継続的な振動下、激しい衝撃、炎天下、豪雨や豪雪)下で展開され、作戦に使用される機器も高い耐環境性のあるものが必要とされています。THOR100は戦場での高い信頼性と信頼性維持のために、MIL-STD-810G試験規格を用い連続的な耐久試験が実施され高低温(-40度～70度)、衝撃、振動からの高い耐性が証明されています。また、密封筐体及びM12コネクターの採用によって完全防塵防水仕様となっており、MIL-STD-810Gと同様に専門機関にて防水防塵試験が実施されています。

MIL-STD-810G試験項目

メソッド507.5, プロセス II (温度&湿度)

メソッド516.6 衝撃- プロセスV 非動作時(対機器衝撃)

メソッド516.6 衝撃- プロセス I 動作時(対機器衝撃)

メソッド514.6 振動 カテゴリー24/非動作時(カテゴリー 20 & 24, 振動)

メソッド514.6 振動 カテゴリー20/動作時 (カテゴリー 20 & 24, 振動)

メソッド501.5, プロセス I (ストレージ/高温)

メソッド501.5, プロセス II (動作時/高温)

メソッド502.5, プロセス I (ストレージ/低温)

メソッド502.5, プロセス II (動作時/低温)

メソッド503.5, プロセス I (温度衝撃)

IP(Ingress Protection)

システム内部の堅牢設計

高い耐環境性を実現するコアテクノロジー

PERFECTRON開発の耐環境EPICボード- OXY5638Bは、Intel® 5th世代 Broadwell ® Core™ i7-5650U BGAプロセッサー搭載、耐環境XR-DIMM 16GB DDR3LやオンボードuSSD 64GBを実装、激しい振動下や衝撃からでも高い耐性を発揮します。-40から85°Cの広範囲動作温度対応で極端な温度環境下での高性能パフォーマンスの維持に加え、PCIe/104スロット、 Mini PCIe x2、SIMカードスロットの搭載によって、様々な状況に対応可能な柔軟性の高い設計が施されています。詳しくはOXY5638Bへ。
