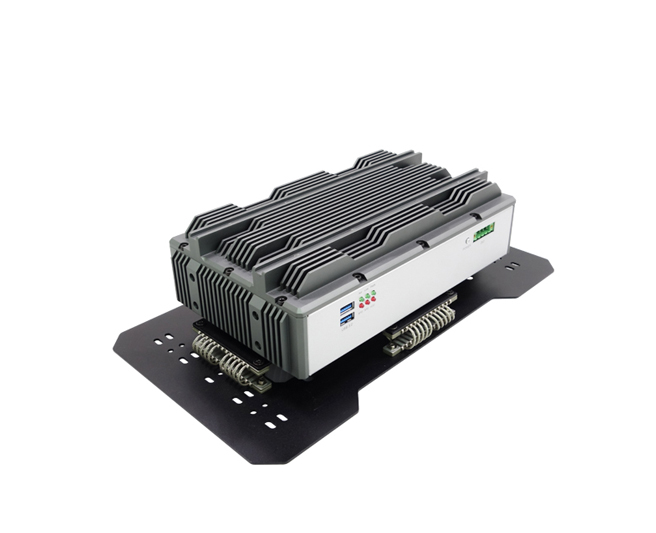

SR10A

 Intel® Haswell QM87チップセット+Intel®第4世代Core™ i7/i5/i3プロセッサーオンボード搭載の堅牢組込みコンピュータSR10Aは、-40から70℃の過酷な温度環境下でも高いパフォーマンスを発揮、軍用、輸送機関、産業オートメーション、デジタルサイネージなどに最適な組込みコンピュータとして設計されています。EBXフォームファクターにSwissbit XR-DIMM(最大8GB)搭載、3画面表示(DP x 2、DVI-I x 1)対応, GbE x 2, USB3.0 x 4, COMポートx 1など豊富なI/Oを実装、ワイドレンジ電源(9V~36V)対応で電圧の急上昇などからコンピュータ全体を保護します。

Unique Challenges

MIL-STD-810G準拠：耐衝撃性・耐振動性

MIL-STD-810Gは米国国防省が定める物資の耐性を測る規格で、SR10AもMIL-STD-810G準拠製品として過酷な環境下での高いパフォーマンスが証明されています。同一機器による連続的に実施される耐久試験によって耐衝撃・振動性、防塵・防水・防湿効果、極端な温度環境下での動作が試験・測定され、様々な分野で使用可能な設計が施されています。また、EBXフォームファクターのスタック（マザーボードの積重ね）やCPU・SSDソリダリング・オンボード(半田付けによる固定)搭載により、振動などから生じる接続の緩みなどの問題を解消し、ボード全体の耐衝撃性・耐振動性が大きく向上されていることに加え、筐体下部の緩衝装置(ワイヤ・ロープ・アイソレーション)によって、連続的な激しい振動下での正常動作を実現しています。

振動緩衝装置：ワイヤ・ロープ・バイブレーション・アイソレーター

SR10Aには振動緩衝装置としてワイヤ・ロープ・アイソレーションが採用され、激しい振動下での高い安定性が実現されています。メンテナンス不要且つ取り外しも容易なワイヤ・ロープ・アイソレーターは、ｘ、ｙ、ｚ軸の三方向からの長時間に及ぶ振動を緩和、システムの耐久年数を縮めることなくスムーズ且つ高いパフォーマンスを実現しています。また、極端な温度環境下や腐食物質、放射能、高湿度、乾燥、紫外線などからでも影響を受けない高い耐久性を持っており、防衛向けに最適なアイテムとなっています。



システム・メイン・ボード：EBX SBC-OXY5737A

1. Intel® Core i7 CPU ソルダリング・オンボード

耐環境EBXシングル・ボードのOXY5737A は、Intel Ivy Bridge i7-4700EQ クアッドコア プロセッサー、QM87チップセットソルダリング・オンボード搭載、衝撃下や振動下など苛酷な環境下でもスムーズな動作を維持します。また、ソリダリング・オンボード搭載によりインダクタンスや抵抗を低下させ、効果的且つスムーズな伝送を行うことで高いCPUパフォーマンスの発揮を可能にしています。

2. 拡張性の向上－mPCIeスロットx 2

SR10AはmPCIeスロットx 2(mSATA対応 x1)を搭載、追加拡張が可能な設計となっています。

3. ワイドレンジDC入力：9V~ 36V

不安定な電源供給に晒されやすい移動車両上では、システムのワイドレンジ電源対応は絶対条件となっています。SR10Aは9V~36Vのワイドレンジ電源に対応、電圧の急上昇などからコンポーネントを含むシステム全体を保護します。この設計によって、異なる地域や移動中の使用を可能にすると共に、新たな電源設計なしで既存の電源での利用を可能にしています。
